TCPIP Server操作手册

概述

使用场景

制造业：智能工厂、自动化生产线。
能源管理：智能电网、可再生能源管理。
交通运输：智能交通系统、车联网。
医疗设备：远程监控和数据传输。
传感器和执行器：用于数据采集和控制。
PLC（可编程逻辑控制器）：用于自动化控制。
SCADA（监控与数据采集）系统：用于实时监控和数据分析。

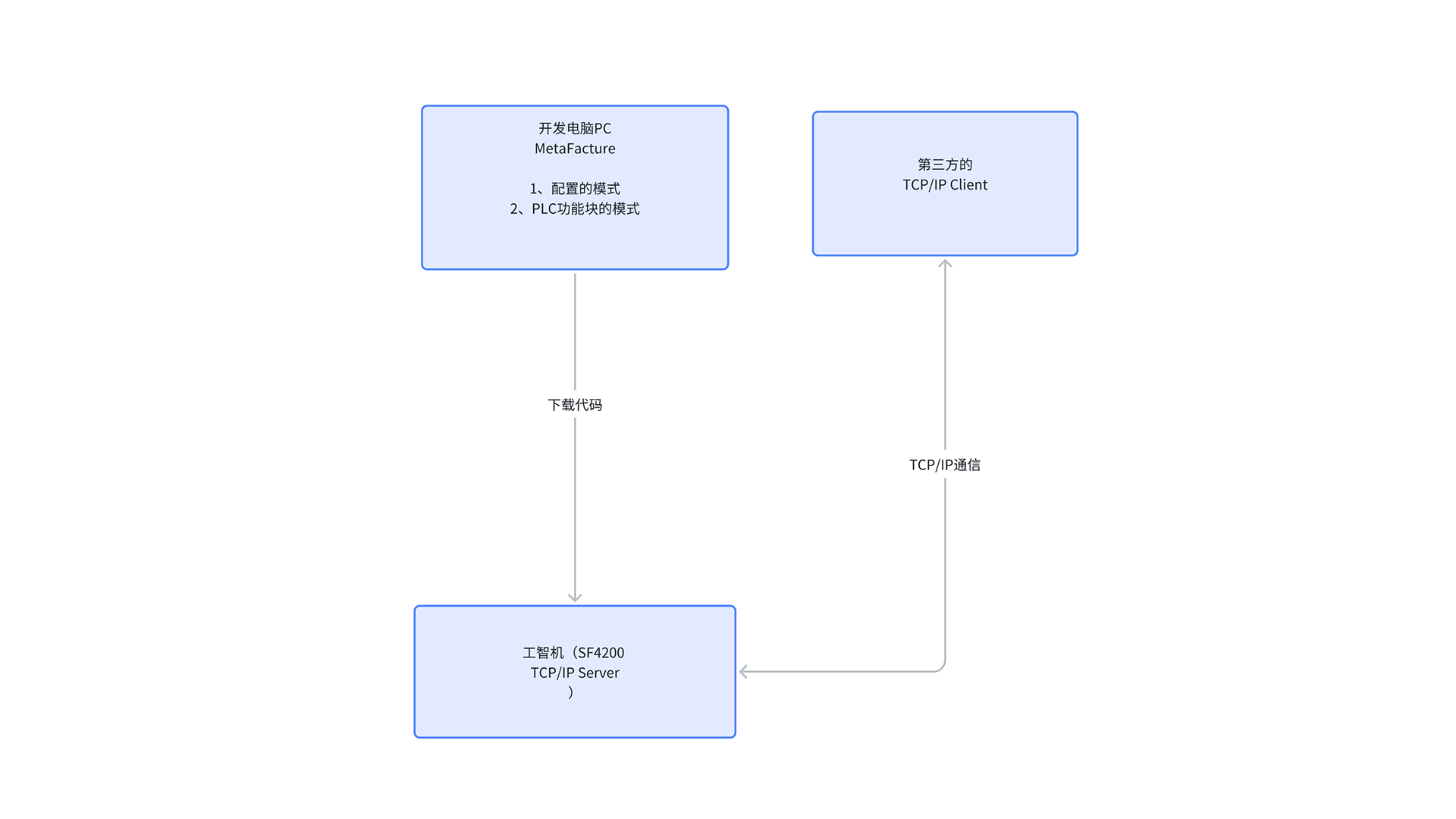

整体架构

主要功能及产品组件

注：本手册中用到的中科时代的软件包，均可以从官网的子页面获取。官网提供的版本可能比本手册中提到的版本更高，一般情况下这不会影响您按照本手册的例子执行相应的操作

监听第三方TCP/IP客户端的连接，确认第三方客户端的连接，进行数据的收发，从而实现通信，当长时间不需要通信时，可以关闭建立的连接。
TCPIP Server产品包括两部分组件

产品组件	描述说明
sf4200_0.0.5_amd64.deb	TCPIP RTE组件
CmpTcpIp.library	上位机程序使用的库文件

安装卸载

安装要求

中科时代出厂的工智机；
工智机可以访问互联网；
熟悉基础的Linux操作命令

安装过程

TCPIP Server产品有两个组件，所以要使用TCPIP Server需要从安装这两个组件开始，下面将详细介绍：

1、工智机端安装TCPIP RTE组件

上传deb包到工智机Linux环境的/home/sinsegye目录下
上传完成后在工智机上执行命令安装（参考下方截图，如果模块文件名发生变化则命令行中的文件名做相应更改）
修改RTE的配置文件，ComponentManger模块下加入SF4200
重启RTE服务，使新加入的SF4200被调用

2、IDE侧部署TCPIP Server的library

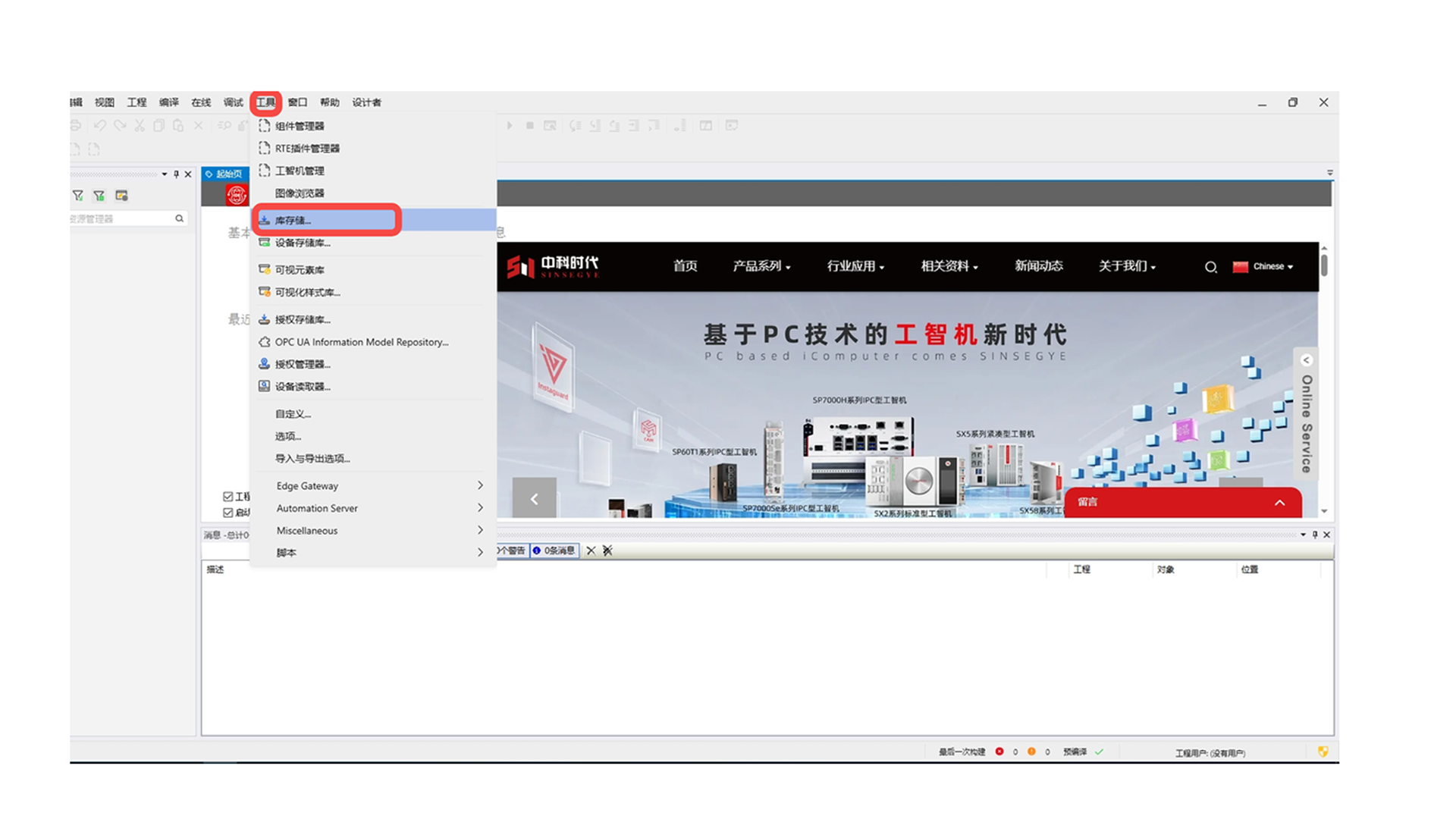

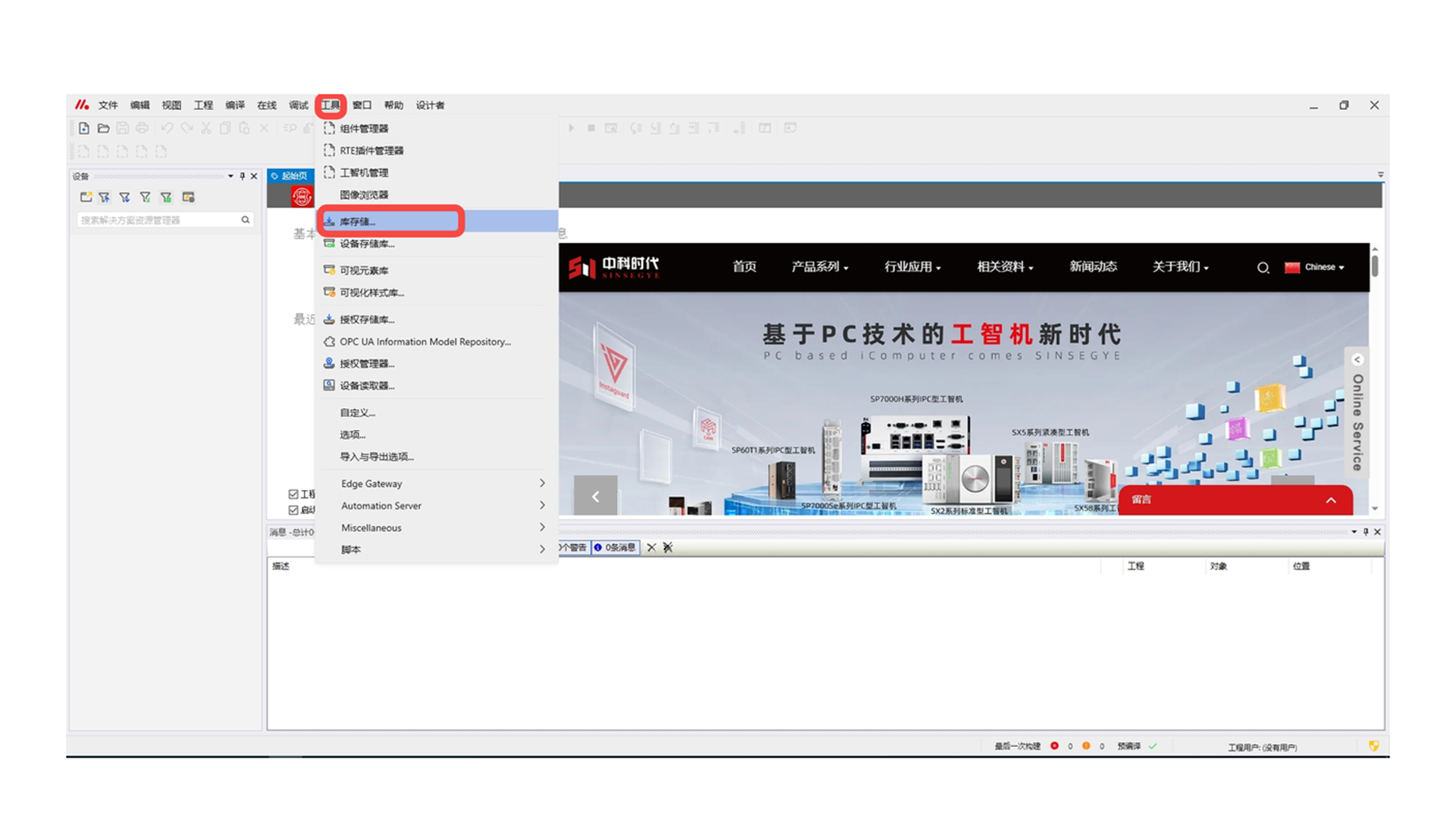

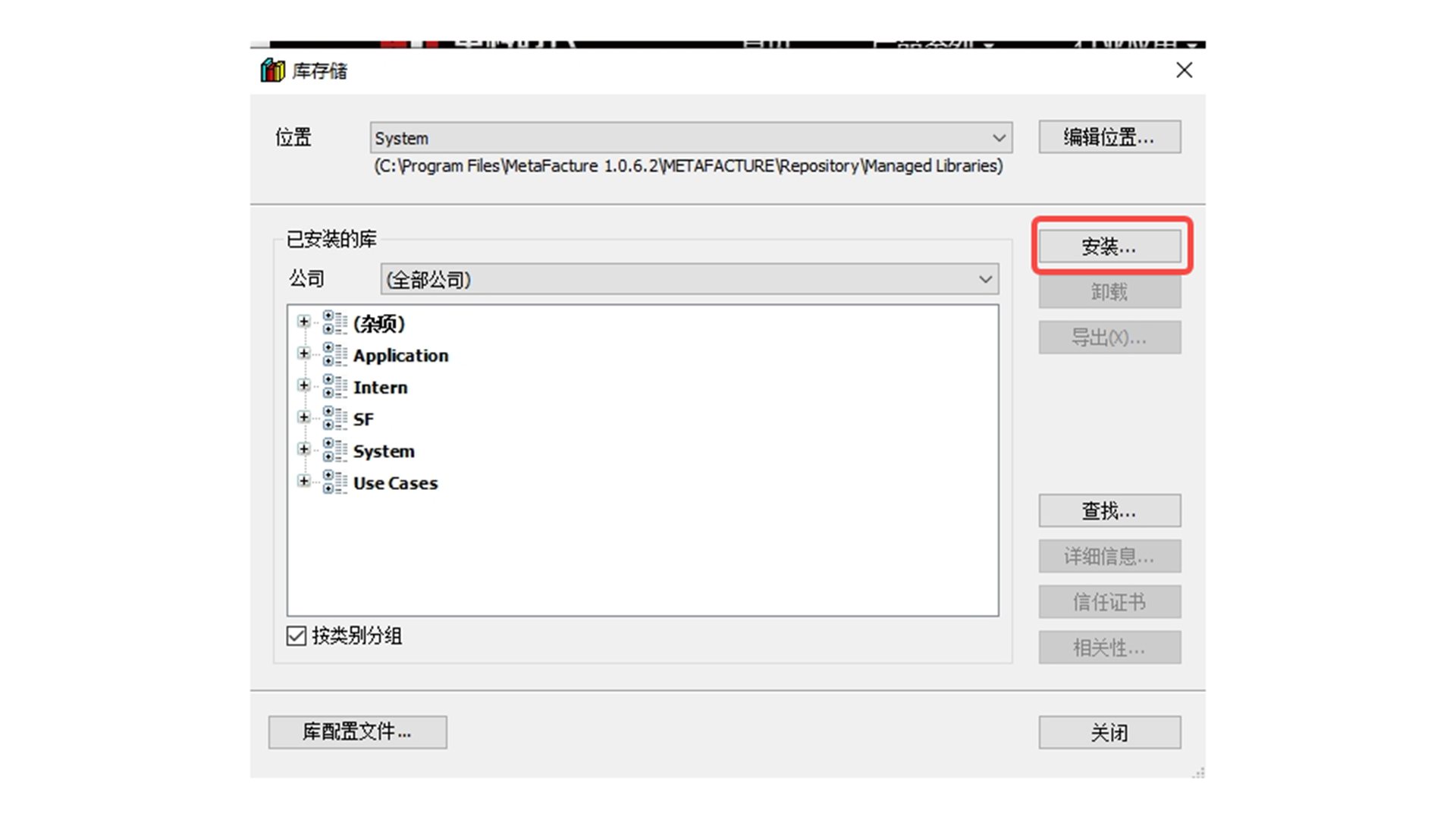

MetaFacture中点击最上面的菜单栏 ”工具“ -- ”库存储“ ；

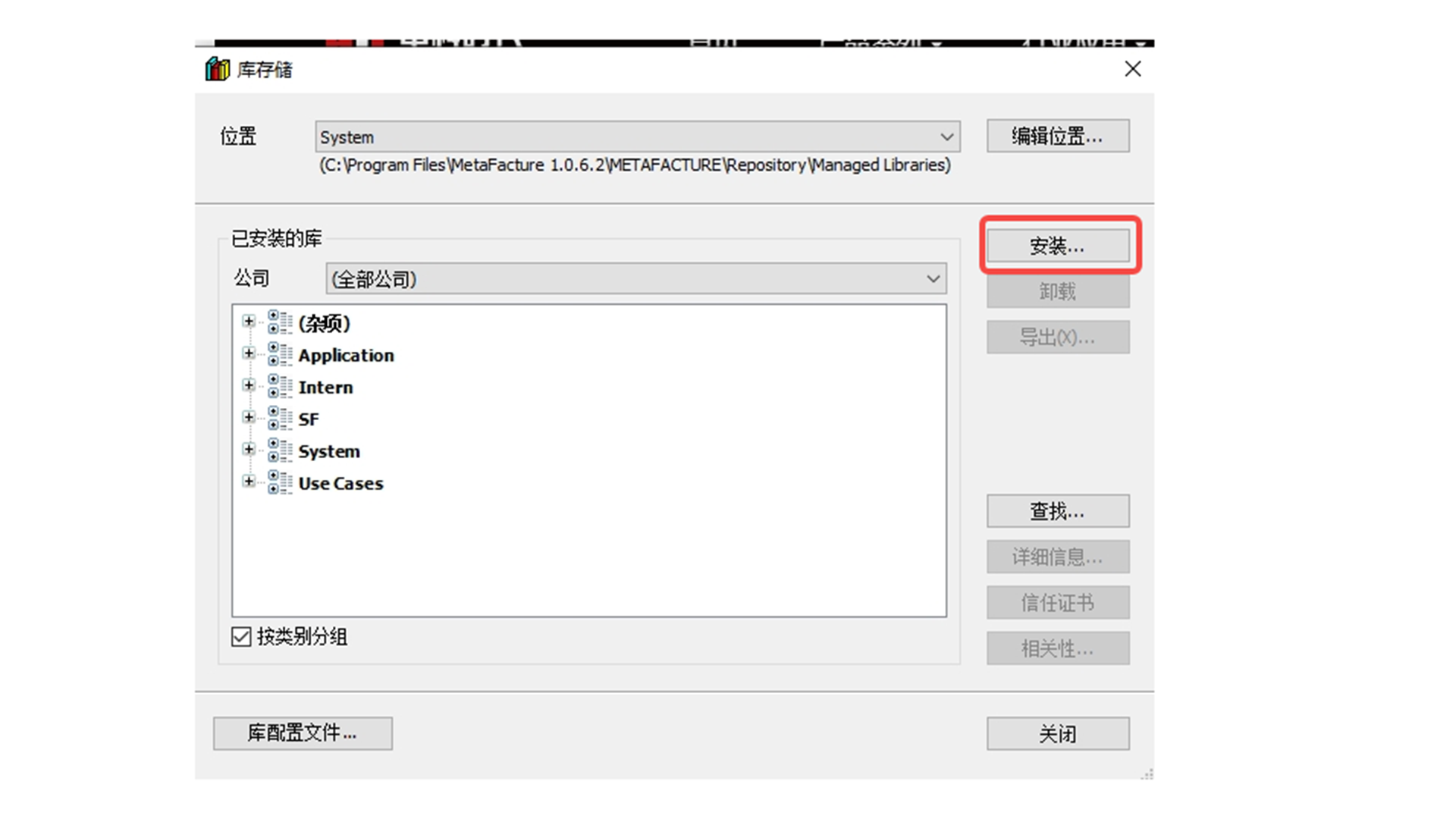

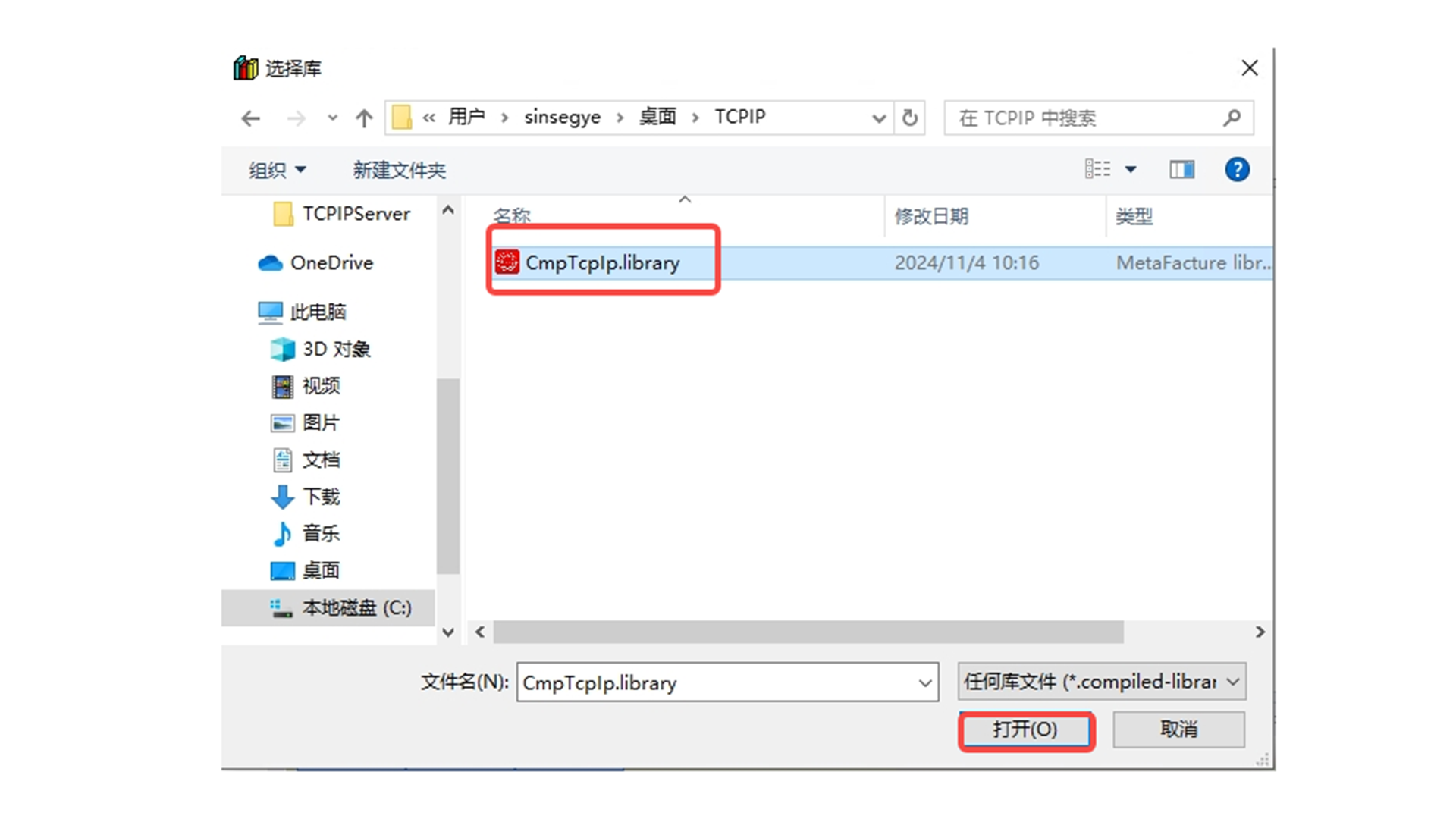

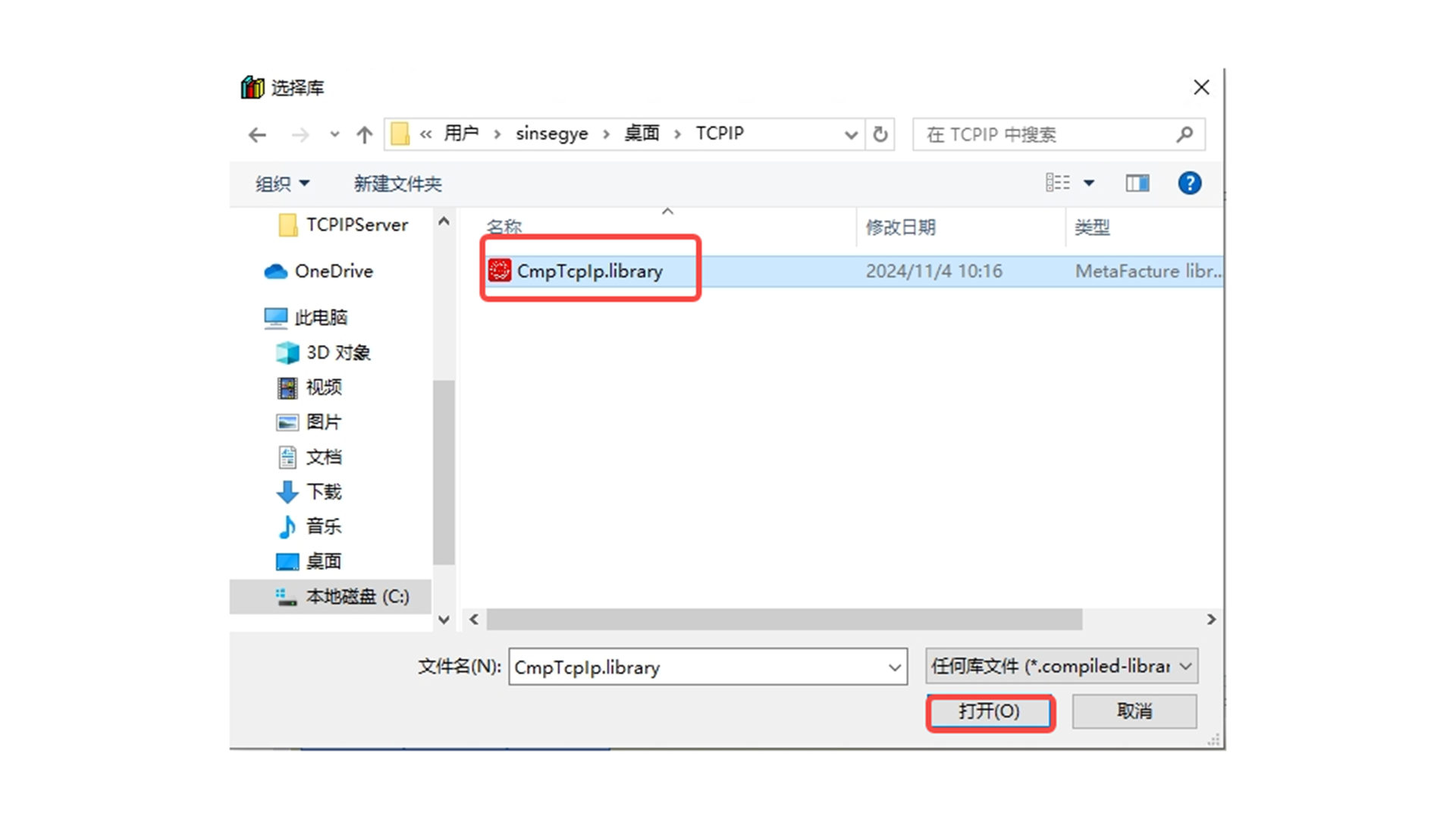

弹出的对话窗中点击”安装“ -- 选中CmpTcpIp.library -- 点击“打开”；

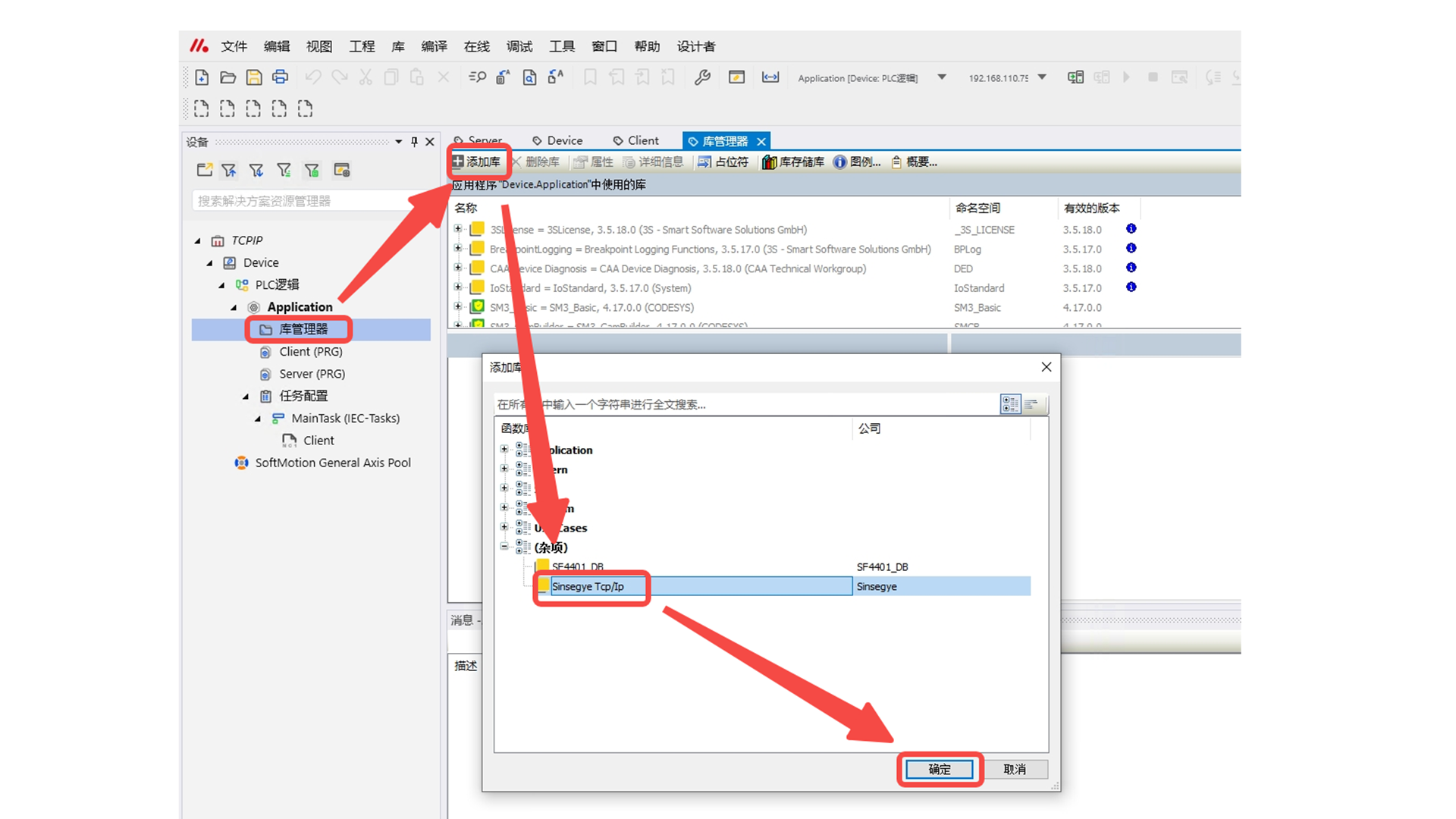

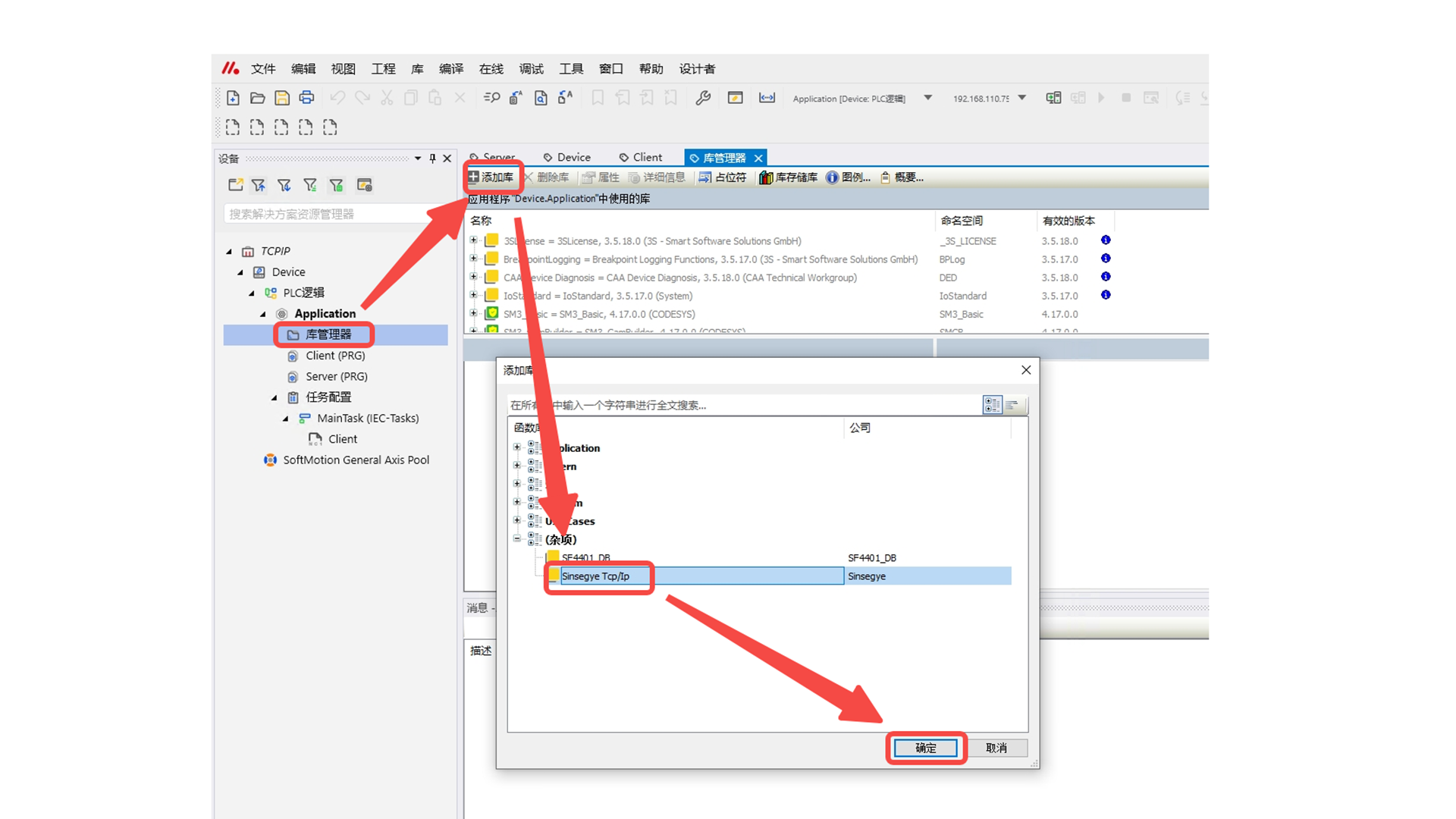

工程中双击“库管理器” -- “添加库” -- 双击“Sinsegye Tcp/Ip” ，加载库完成；

更新安装

1、升级工智机TCPIP Server RTE组件

上传升级版deb包到工智机Linux环境的/home/sinsegye目录下，上传方法参考附录；
上传完成后在工智机上执行命令安装（参考下方截图，如果模块文件名发生变化则命令行中的文件名做相应更改）
重启RTE服务，使新升级的的SF4200被调用

2、升级IDE侧DataBase的library

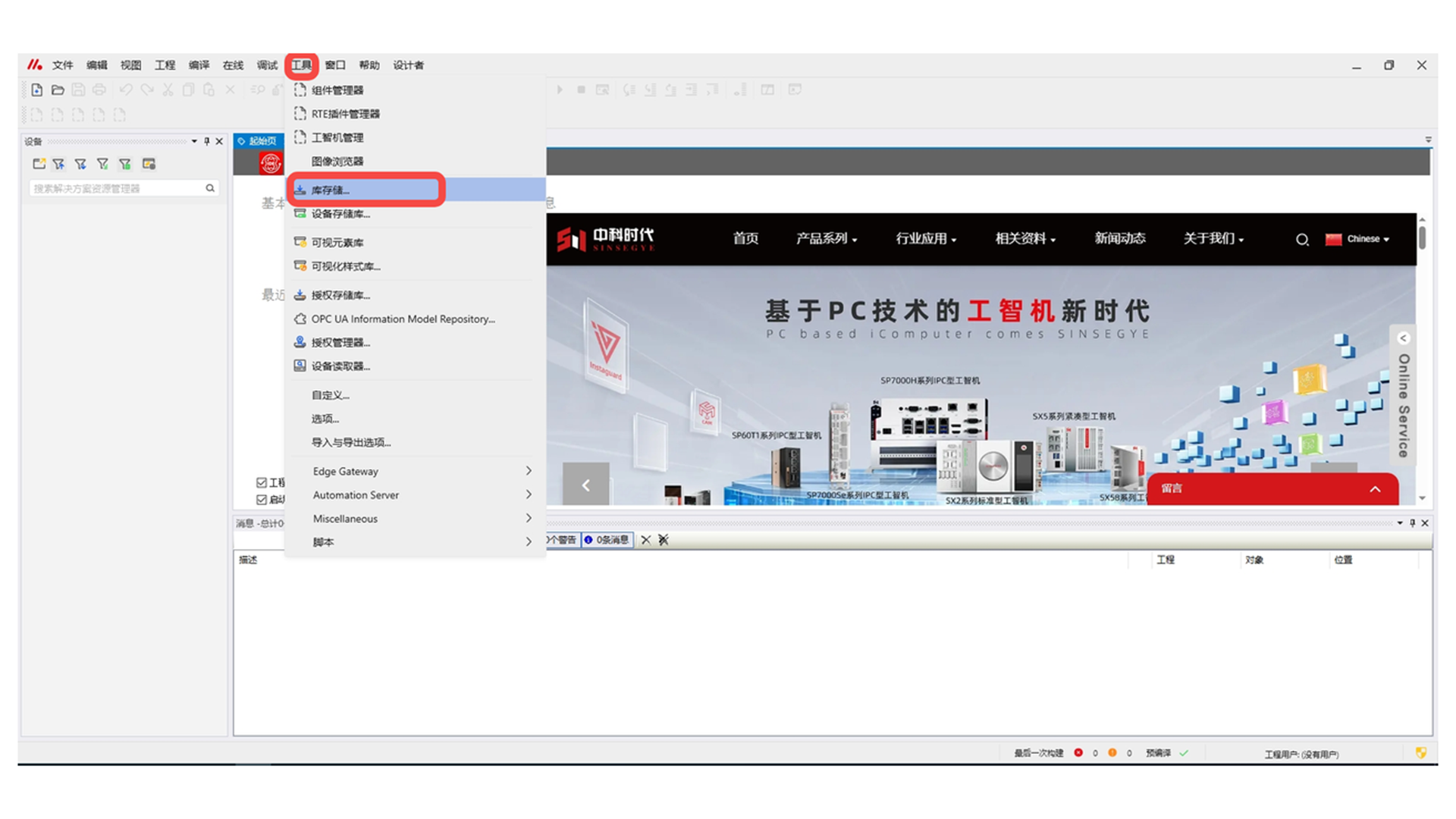

MetaFacture中点击最上面的菜单栏 ”工具“ -- ”库存储“ ；
弹出的对话窗中点击”安装“ -- 选中CmpTcpIp.library -- 点击“打开”；
工程中双击“库管理器” -- “添加库” -- 双击“Sinsegye Tcp/Ip” ，加载库完成；

卸载过程

1、卸载工智机TCPIP Server RTE组件

工智机上执行命令卸载
修改RTE的配置文件，ComponentManger模块下去掉SF4200
重启RTE服务

2、卸载IDE侧的TCPIP library

MetaFacture界面点击“工具” -- “库存储”

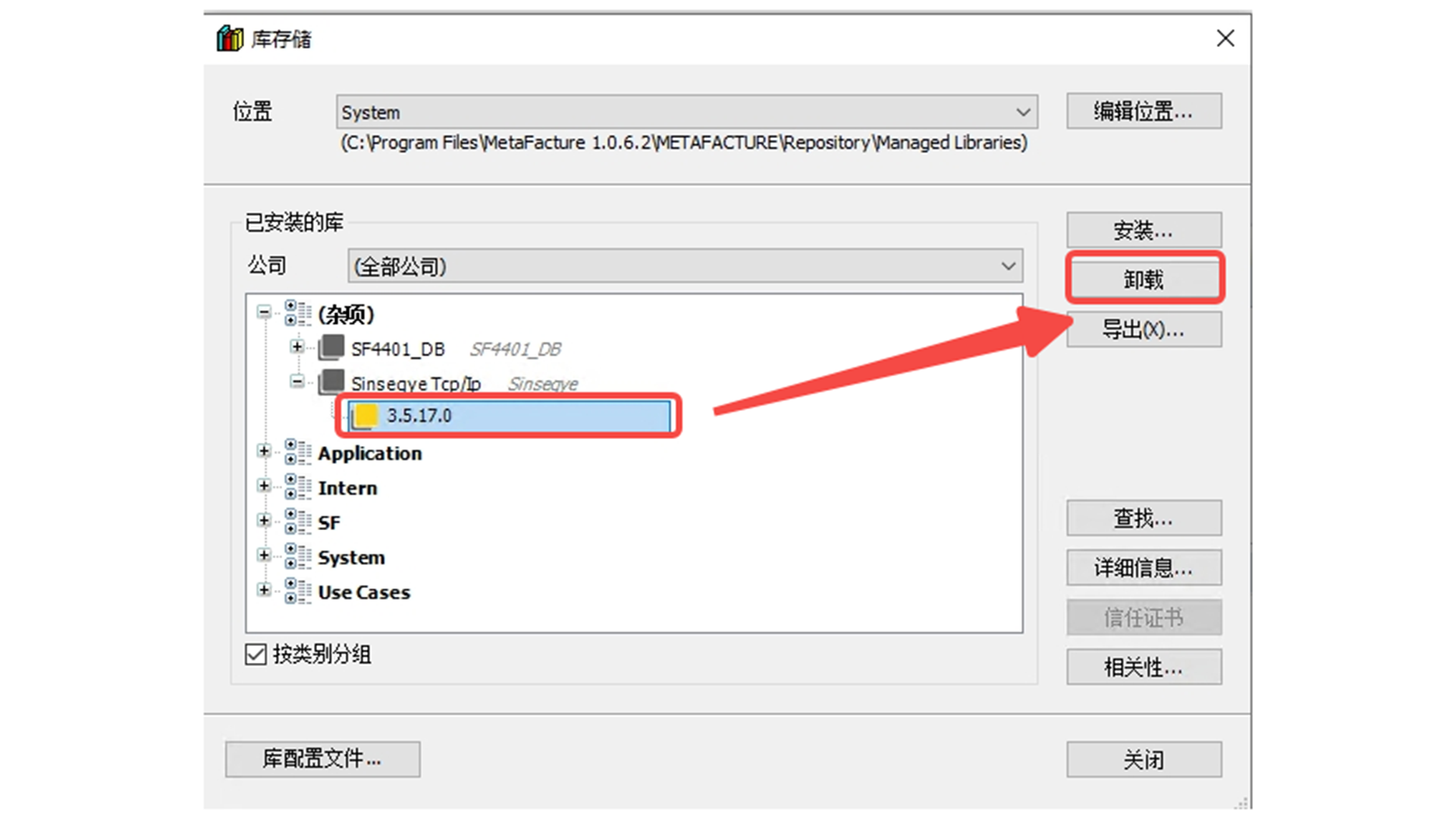

对话框中选中安装的的TCPIP库，点击“卸载”

技术说明

快速启动

（一）本例软、硬件配置

硬件：

SX5100工智机 MetaOS V24.08.15_SX5
Win10 PC

软件：

MetaFacutre V1.0.6.2
第三方TCPIP Client工具TCP/UDP Socket调试工具 V2.3

（二）本例实验要求及原理

实验要求：按照“安装卸载”部分中的“安装过程”配置完成TCPIP Server环境

1、实验原理

通过 FB_SocketListen监听第三方TCP/IP客户端的连接，返回监听连接句柄，根据监听句柄和FB_SocketAccept确认第三方客户端的连接，返回连接句柄，根据连接句柄结合FB_SocketSend和FB_SocketReceive进行数据的收发，从而实现通信，当长时间不需要通信时，可以根据FB_SocketClose关闭建立的连接。
上位机和工智机使用EtherNet连接。
上位机上，MetaFacture下装工程到工智机。工程中会包含下面的试验操作步骤中的配置。
工智机与第三方TCPIP客户端通过EtherNet连接。

（三）本例实验操作步骤

1、TCPIP Server开始监听client连接的实验步骤如下：

POU中声明区域调用TCPIP库的功能块FB_SocketListen

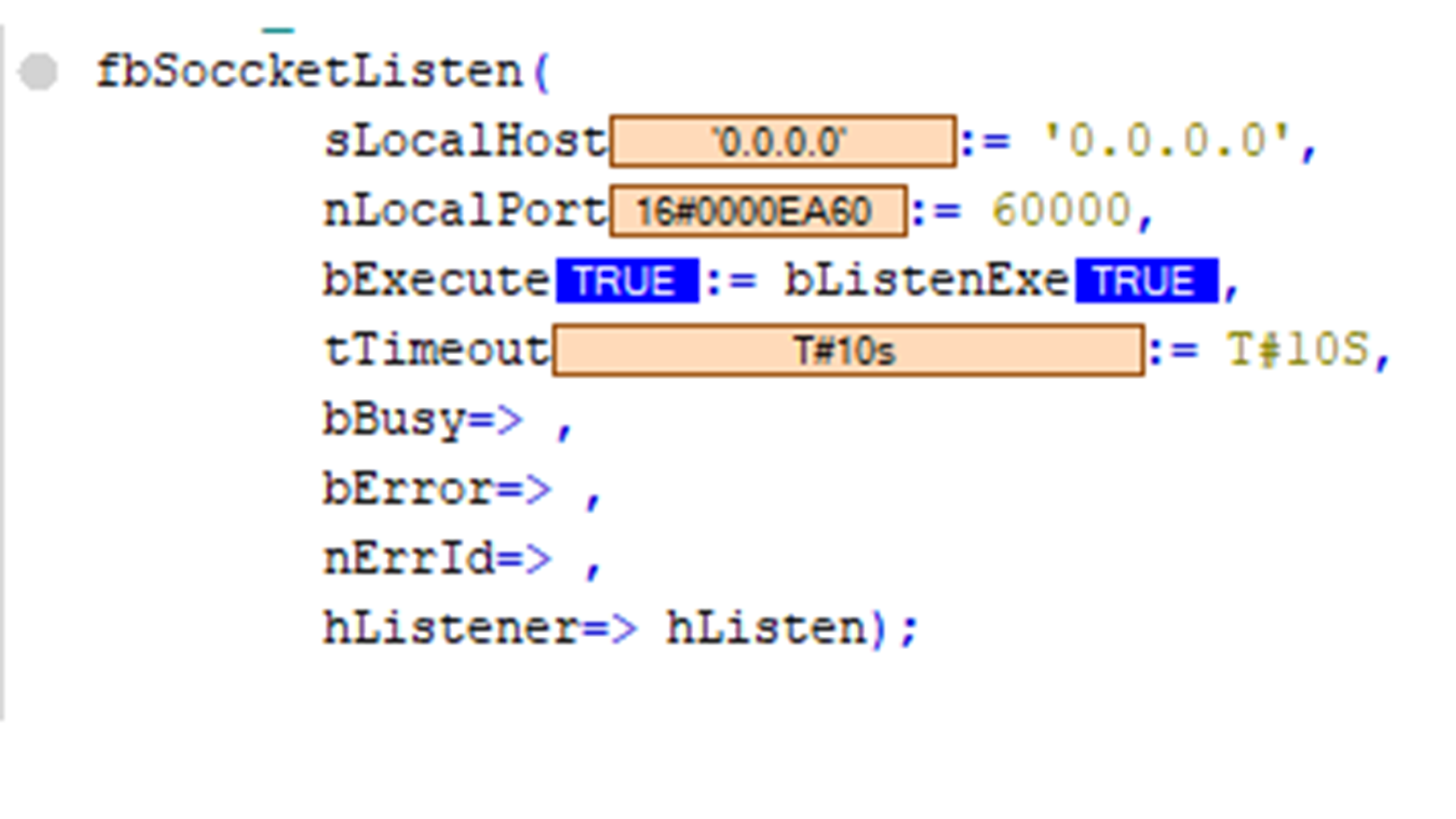

POU中程序区域调用fbSocketListen,配置TCPIP Server的ip、端口
触发bExecute上升沿即可开始监听

2、TCPIP Server接收Clinet连接的实验步骤如下：

POU中声明区域调用TCPIP库的功能块FB_SocketAccept
POU中程序区域调用fbSoccketAccept

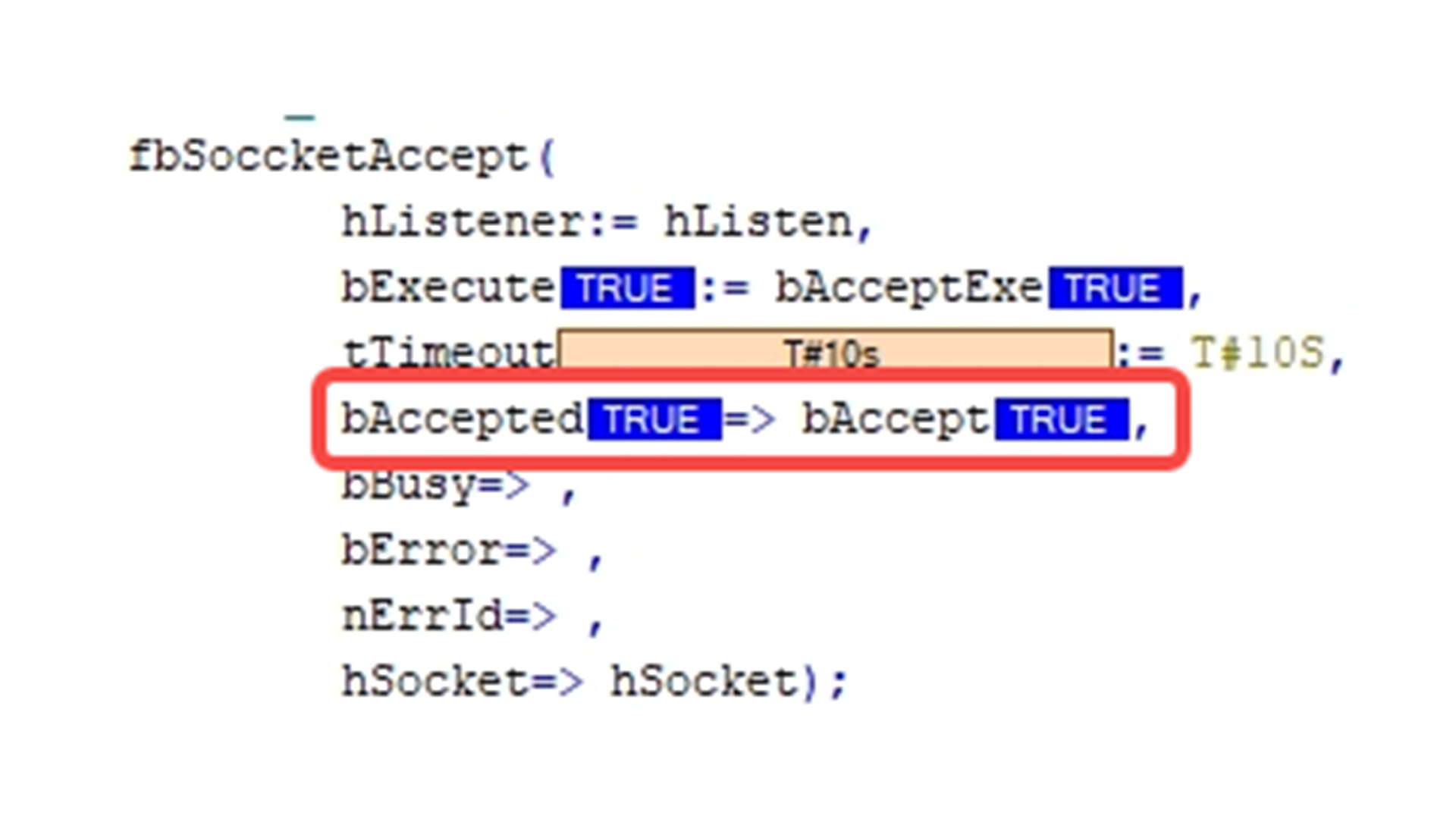

第三方客户端发送连接请求后，TCPIP Server触发fbSoccketAccept的bExecute上升沿，接收Clinet连接；连接成功后bAccepted会变为True;

3、TCPIP Server接收Client数据的实验步骤如下：

POU中声明区域调用TCPIP库的功能块FB_SocketReceive
POU中程序区域调用fbSocketReceive

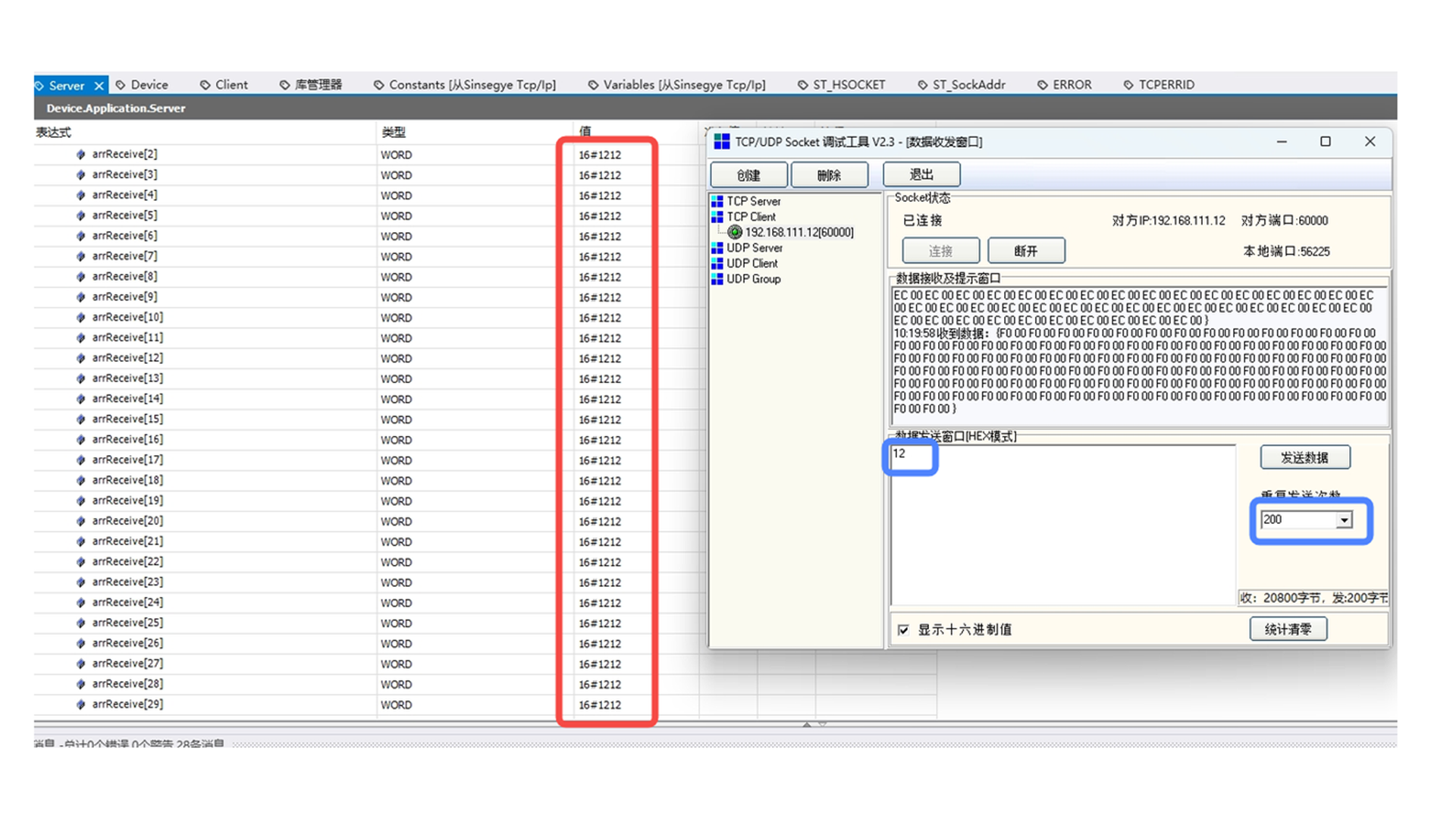

第三方Client发送数据后，TCPIP Server触发fbSocketReceive的bExecute上升沿，接收Clinet发送的数据；接收的数据保存到变量arrReceive中；

4、TCPIP Server发送数据的实验步骤如下：

POU中声明区域调用TCPIP库的功能块FB_SocketSend
POU中程序区域调用fbSocketSend
TCPIP Server触发fbSocketSend的bExecute上升沿,发送数据；第三方Client接收到数据；

5、TCPIP Server关闭连接

POU中声明区域调用TCPIP库的功能块.FB_SocketClose;

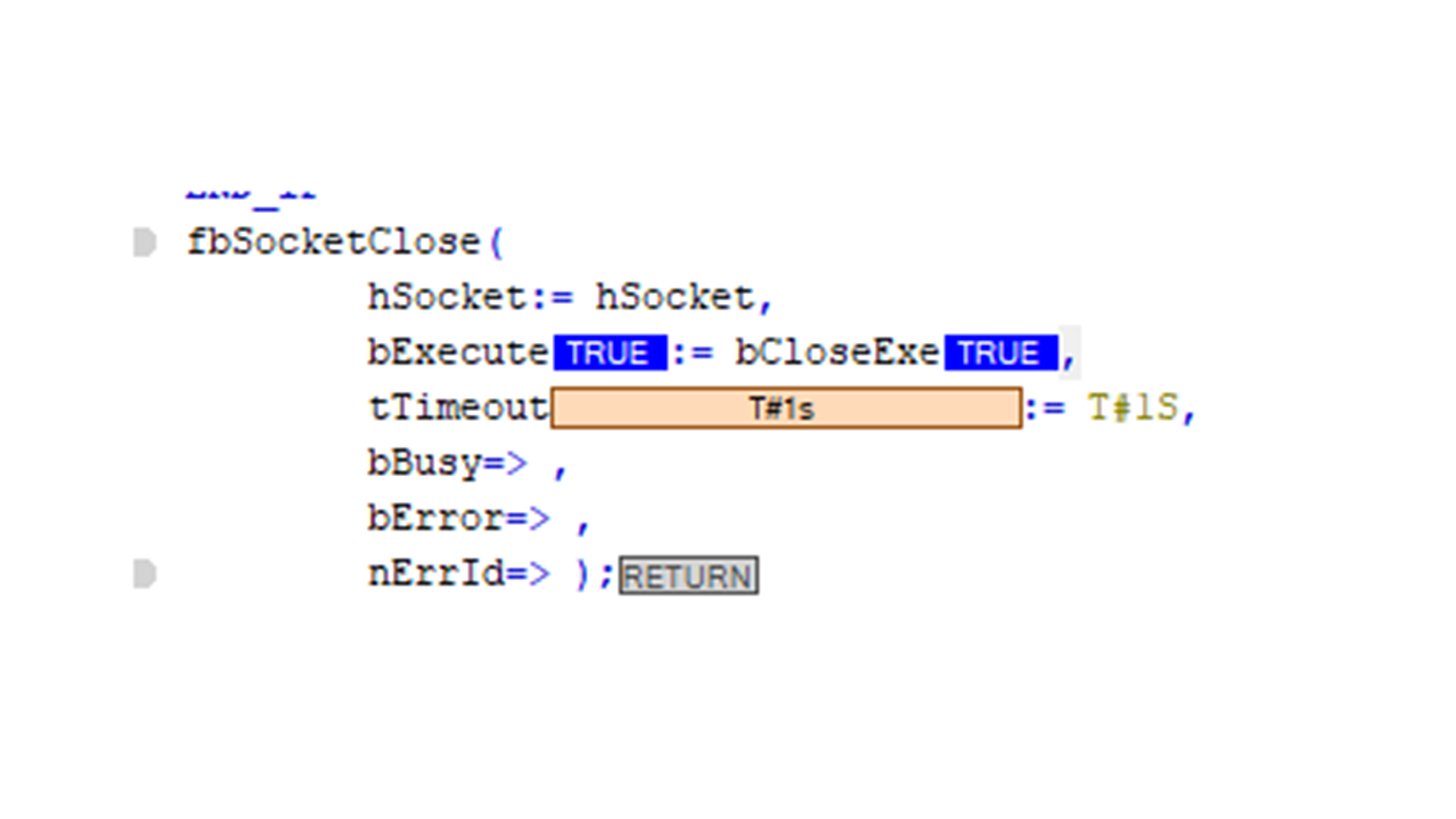

POU中程序区域调用fbSocketClose
TCPIP Server触发fbSocketClose的bExecute上升沿,关闭连接

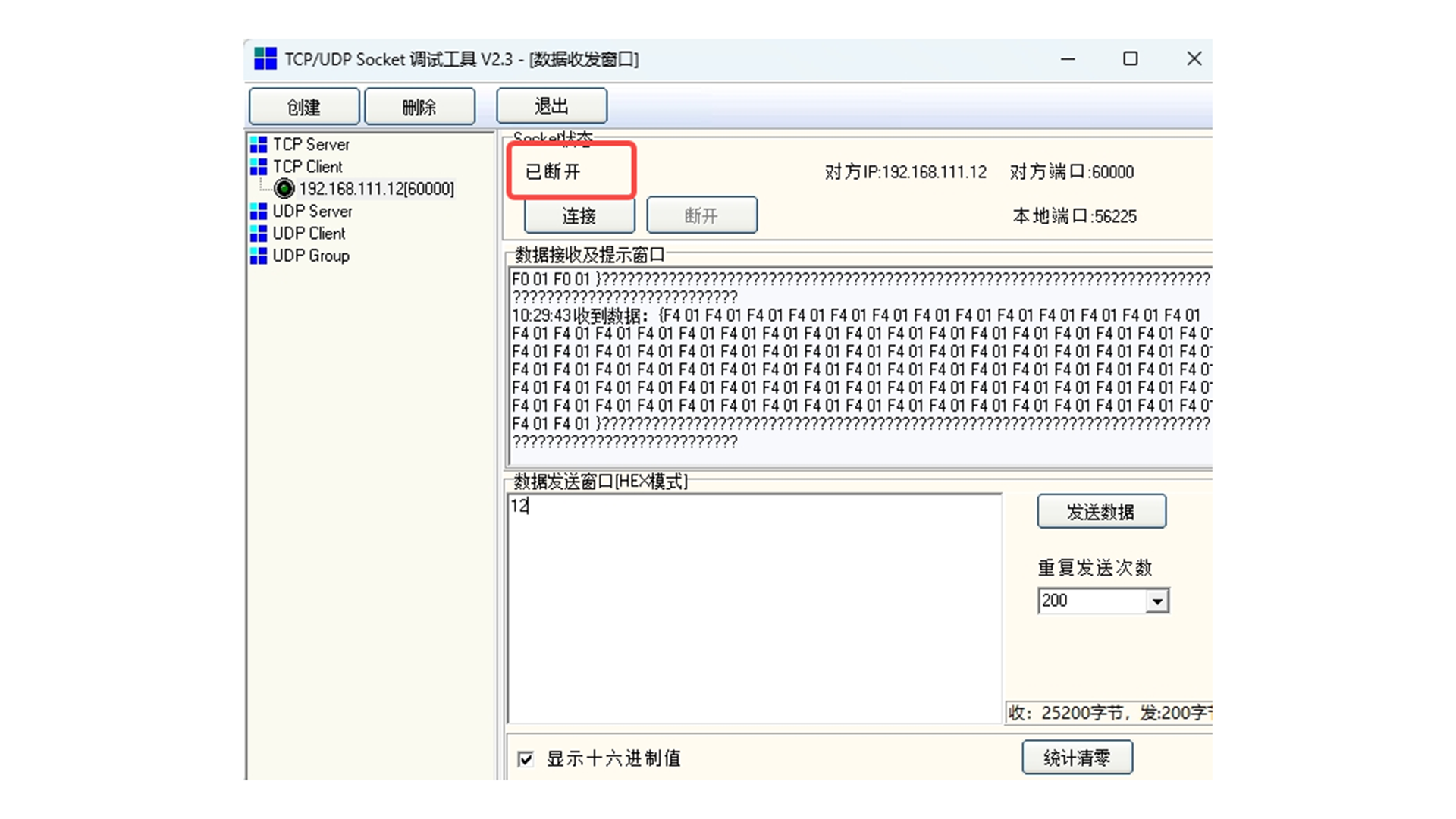

查看第三方Client,连接断开

（四）实验注意点

部分实验有先后顺序要求，建议按照文档中的顺序依次实验

功能介绍

监听客户端请求

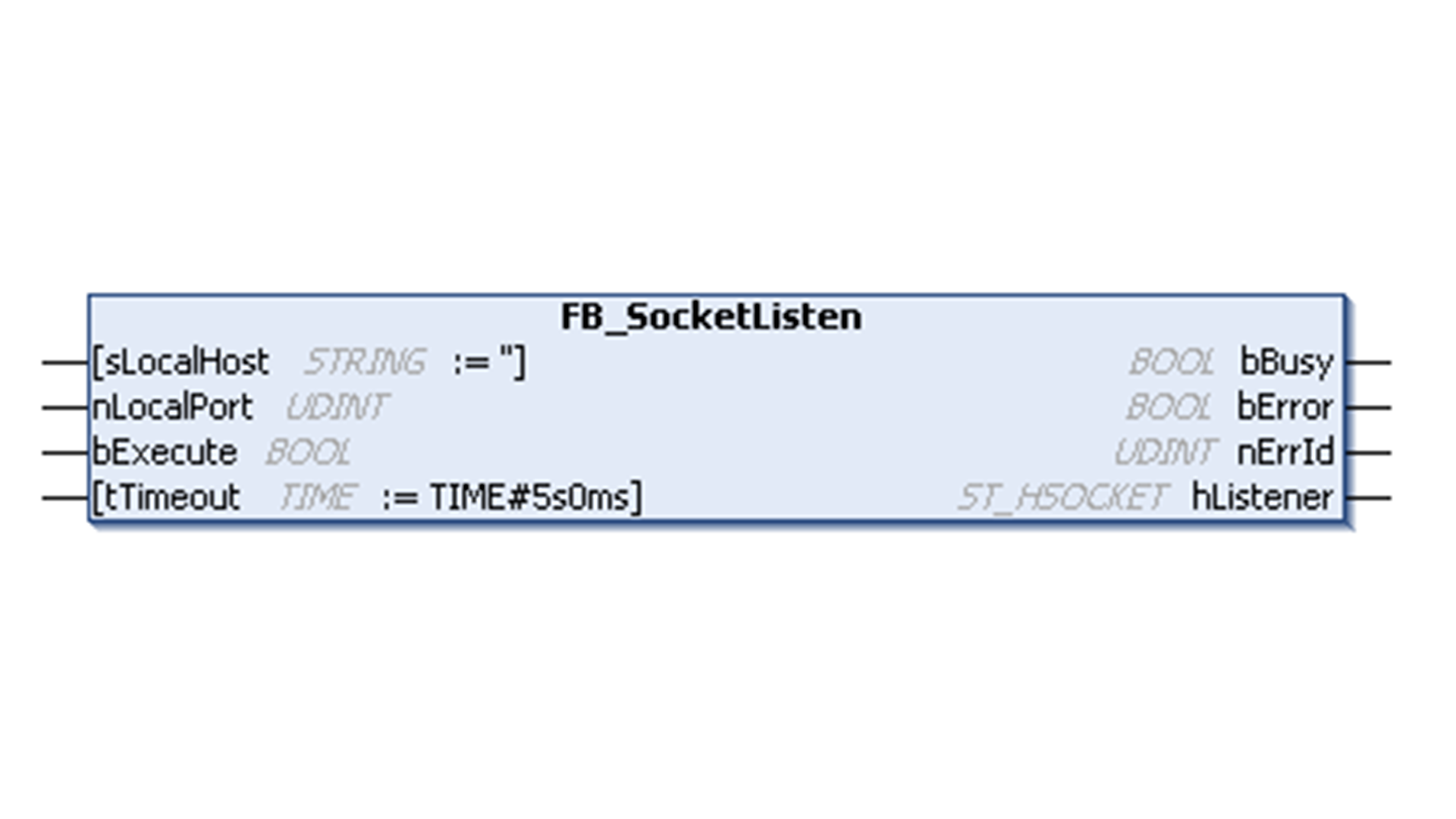

功能块FB_SocketListen介绍 参数介绍

输入参数

参数名称	参数类型	描述
sLocalHost	STRING	设置TCPIP Server的IP
nLocalPort	UDINT	设置TCPIP Server的端口
bExecute	BOOL	触发上升沿开始监听TCPIP客户端请求
tTimeout	TIME	触发该功能块允许的最大超时时间

输出参数

参数名称	参数类型	描述
bBusy	Bool	当功能块被激活时，被置为True，一直保持到收到确认信号
bError	Bool	如果在命令传输过程中发生错误，则在 bBusy 输出被重置后，此输出将被设置成True。
nErrId	UDINT	如果 bError 输出被设置成True，则此参数返回 MetaFacture TCP/IP 连接服务器的错误编号
hListener	ST_HSOCKET	新监听套接字的连接句柄。结构体变量：句柄号、本地IP、远端IP

接受客户端请求

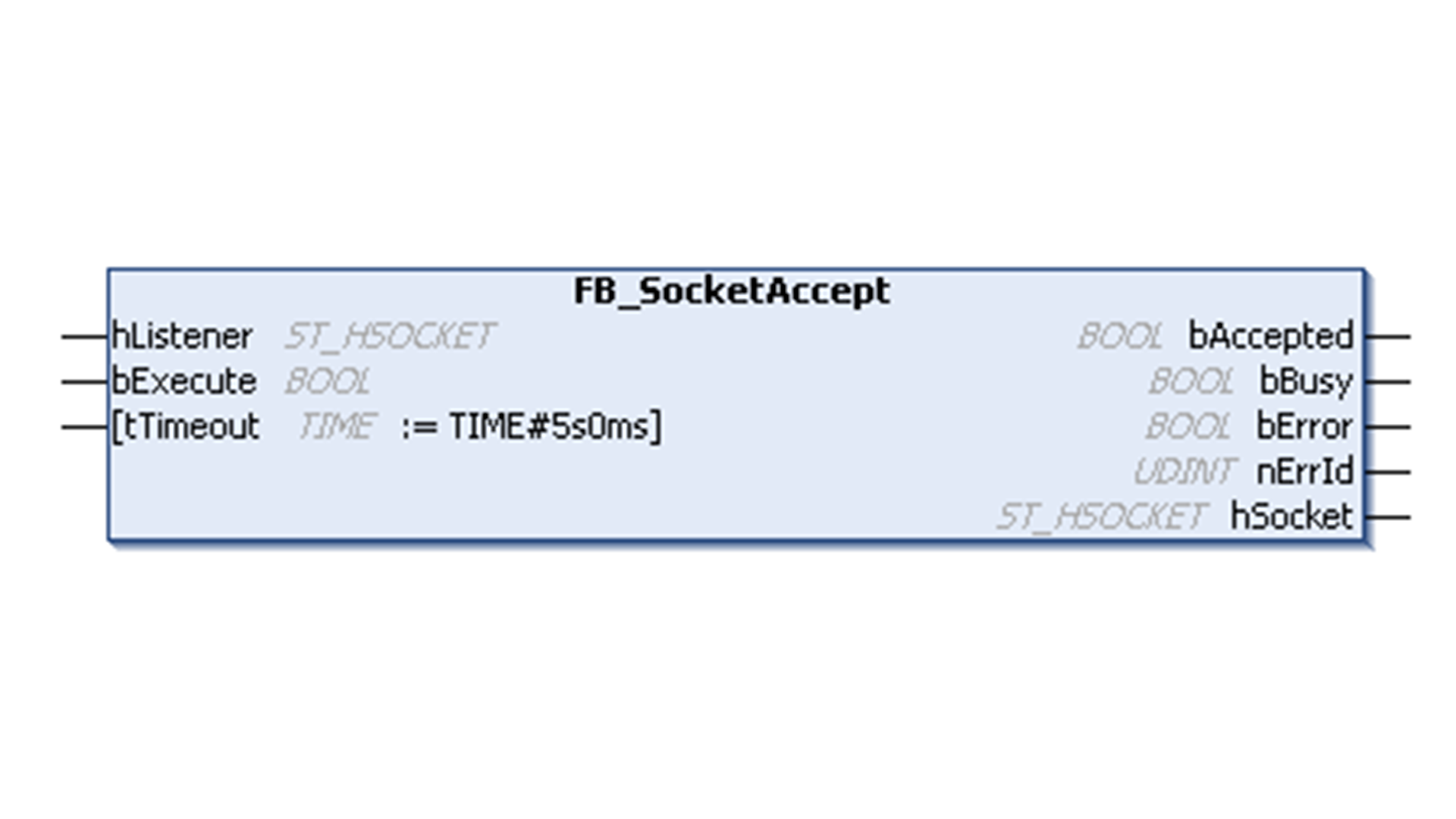

功能块FB_SocketAccept介绍

参数介绍

输入参数

参数名称	参数类型	描述
hListener	ST_HSOCKET	监听套接字的连接句柄。该句柄必须先通过功能块 FB_SocketListen 请求获取
bExecute	BOOL	上升沿触发接受客户端请求
tTimeout	TIME	该功能块执行允许的最大超时时间，即从触发到到达该时间，如果还没有执行，就不执行，超时报警

输出参数

参数名称	参数类型	描述
bAccepted	BOOL	如果与远程客户端建立了新连接，则设置此输出为True
bBusy	BOOL	当功能块被激活时，被置为True，一直保持到收到确认信号
bError	BOOL	如果在命令传输过程中发生错误，则在 bBusy 输出被重置后，此输出将被设置成True
nErrId	UDINT
如果 bError 输出被设置成True，则此参数返回 MetaFacture TCP/IP 连接服务器的错误编号
hSocket	ST_HSOCKET	新监听套接字的连接句柄。结构体变量：句柄号、本地IP、远端IP

接收数据

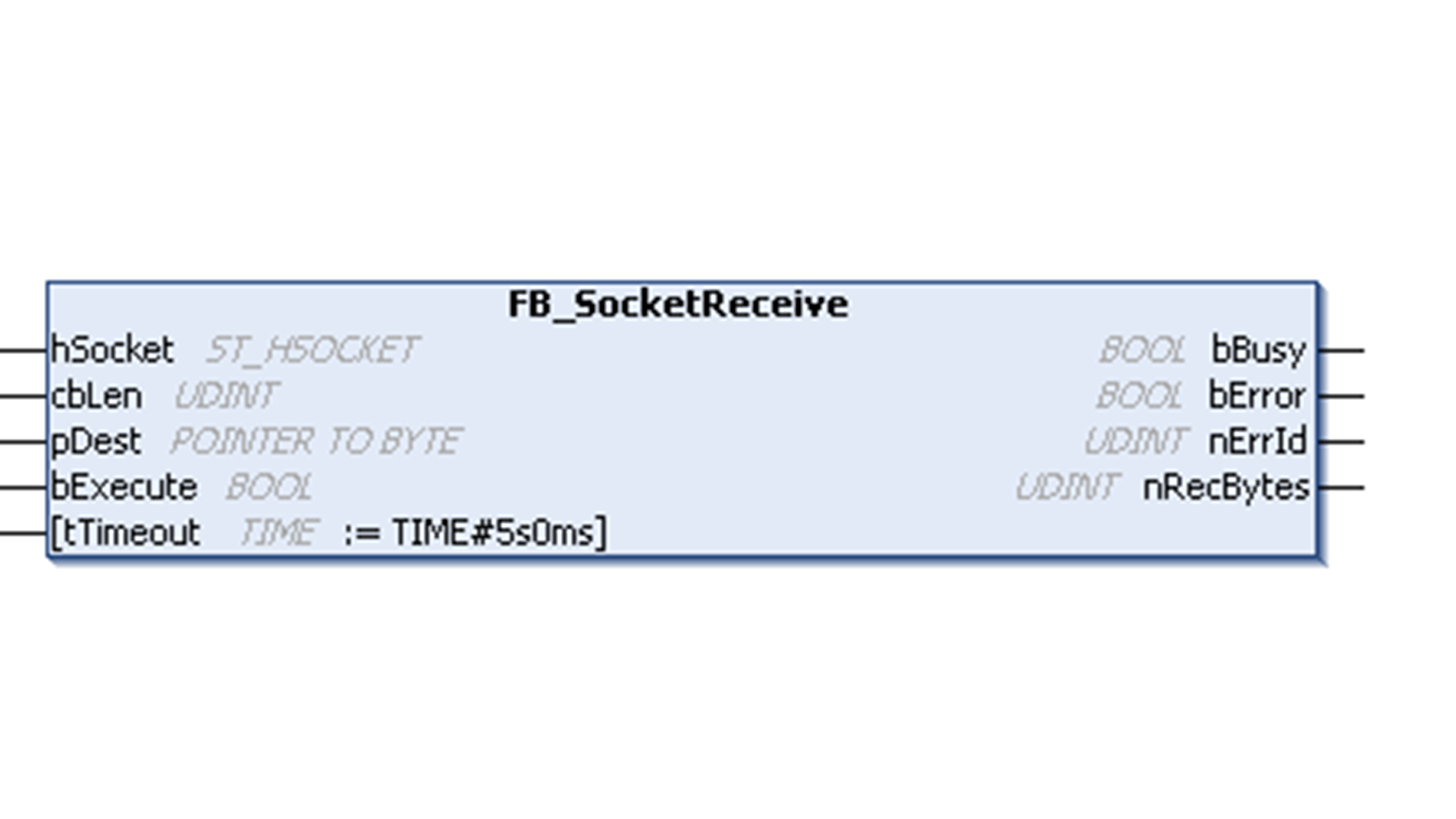

功能块FB_SocketReceive介绍

参数介绍

输入参数

参数名称	参数类型	描述
hSocket	ST_HSOCKET	要接收数据的通信伙伴的连接句柄
cbLen	UDINT	可用于读取数据的最大缓冲区大小（以字节为单位）
pDest	POINTER TO BYTE	接收缓冲区的地址（指针）
bExecute	BOOL	上升沿触发TCPIP Server接收数据
tTimeout	Time	该功能块执行允许的最大超时时间，即从触发到到达该时间，如果还没有执行，就不执行，超时报警

输出参数

参数名称	参数类型	描述
bBusy	BOOL	忙碌状态，True为忙碌，Flase不忙碌
bError	BOOL	报错状态，True报错，Flase无报错
nErrId	UDINT
如果 bError 输出被设置成True，则此参数返回 MetaFacture TCP/IP 连接服务器的错误编号
nRecBytes	UDINT	最后成功接收的数据字节数

发送数据

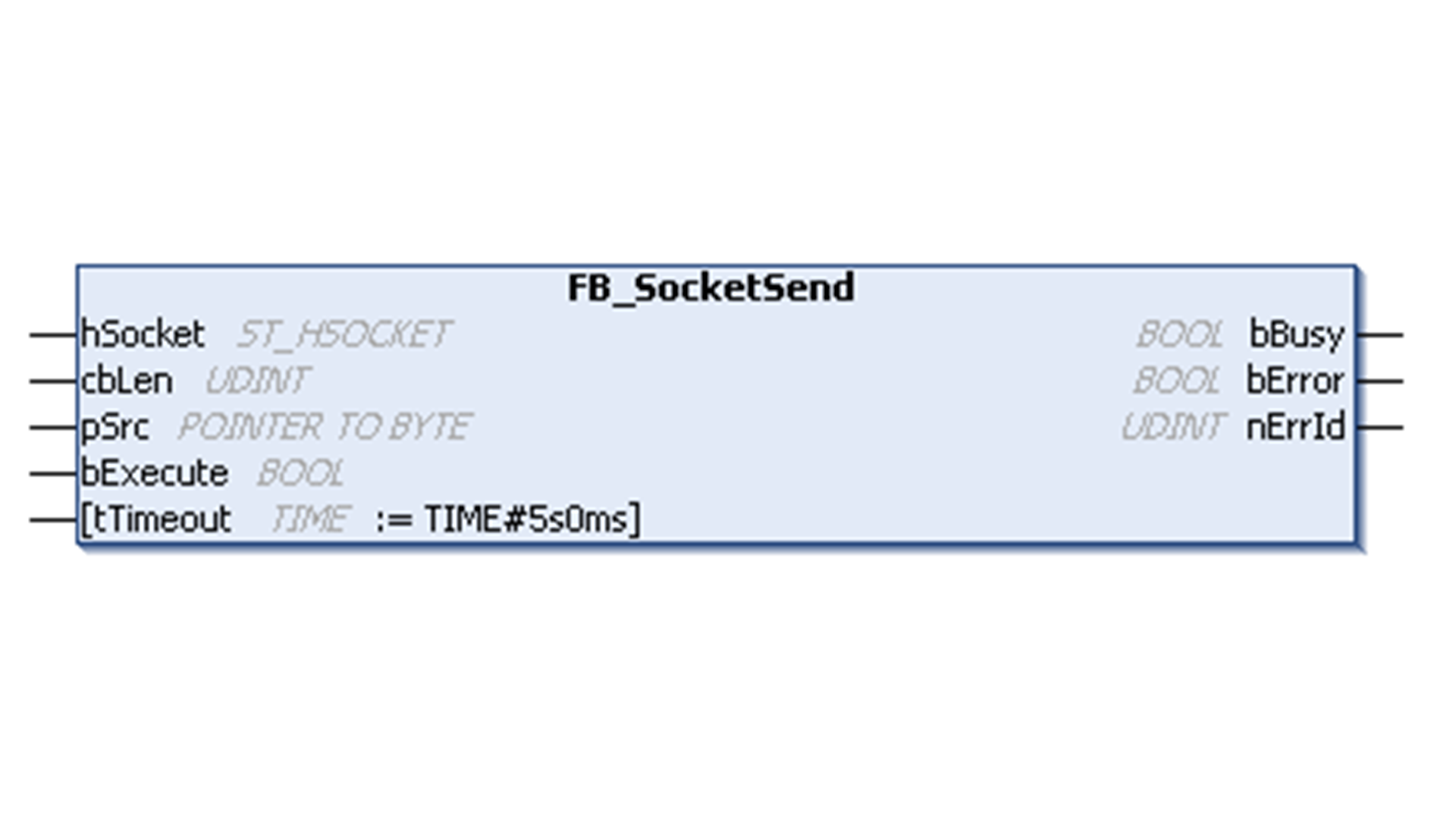

功能块FB_SocketSend介绍

参数介绍

输入参数

参数名称	参数类型	描述
hSocket	ST_HSOCKET	要发送数据的通信伙伴的连接句柄
cbLen	UDINT	要发送的数据字节数
pSrc	POINTER TO BYTE	传输缓冲区的地址（指针）
bExecute	BOOL	通过该输入的上升沿触发功能块
tTimeout	TIME	该功能块执行允许的最大超时时间，即从触发到到达该时间，如果还没有执行，就不执行，超时报警

输出参数

参数名称	参数类型	描述
bBusy	BOOL	当功能块被激活时，被置为True，一直保持到收到确认信号
bError	BOOL	如果在命令传输过程中发生错误，则在 bBusy 输出被重置后，此输出将被设置成True
nErrId	UDINT
如果 bError 输出被设置成True，则此参数返回 MetaFacture TCP/IP 连接服务器的错误编号

关闭连接

功能块FB_SocketClose介绍 参数介绍

输入参数

参数名称	参数类型	描述
hSocket	ST_HSOCKET	要关闭的监听器、远程或本地客户端套接字的连接句柄。
bExecute	BOOL	通过该输入的上升沿触发功能块
tTimeout	TIME	该功能块执行允许的最大超时时间，即从触发到到达该时间，如果还没有执行，就不执行，超时报警

输出参数

参数名称	参数类型	描述
bBusy	BOOL	当功能块被激活时，被置为True，一直保持到收到确认信号
bError	BOOL	如果在命令传输过程中发生错误，则在 bBusy 输出被重置后，此输出将被设置成True
nErrId	UDINT
如果 bError 输出被设置成True，则此参数返回 MetaFacture TCP/IP 连接服务器的错误编号

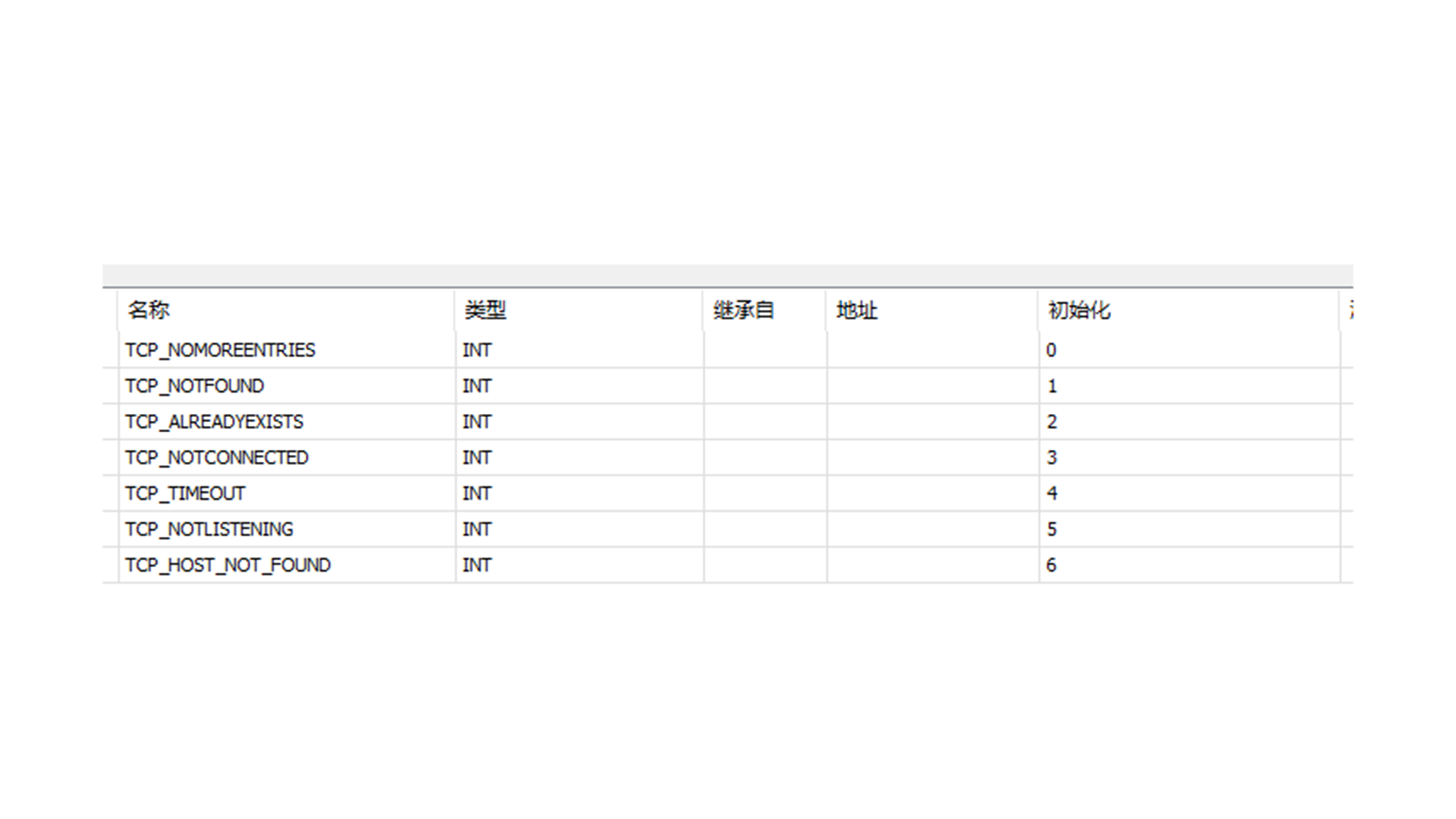

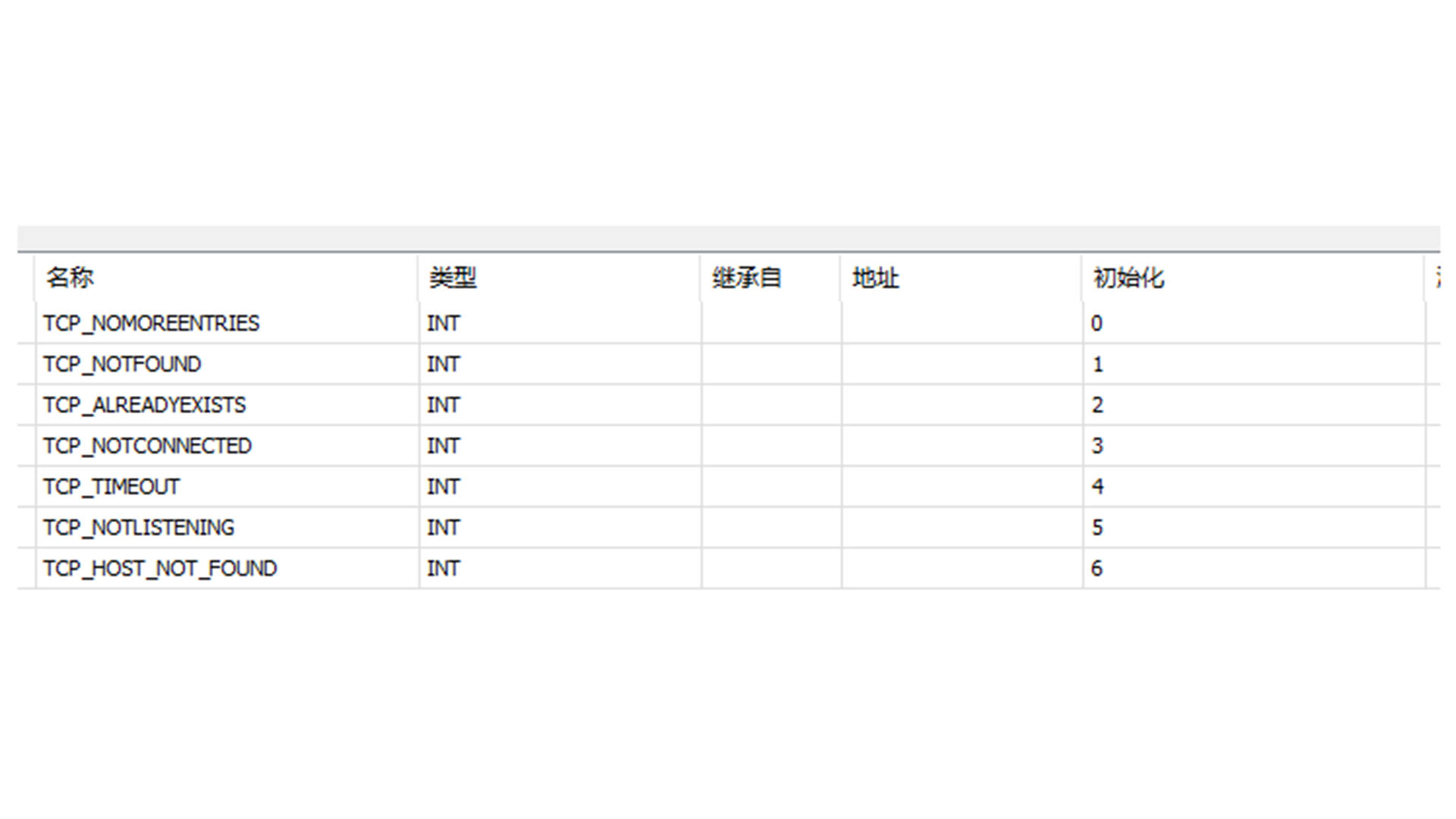

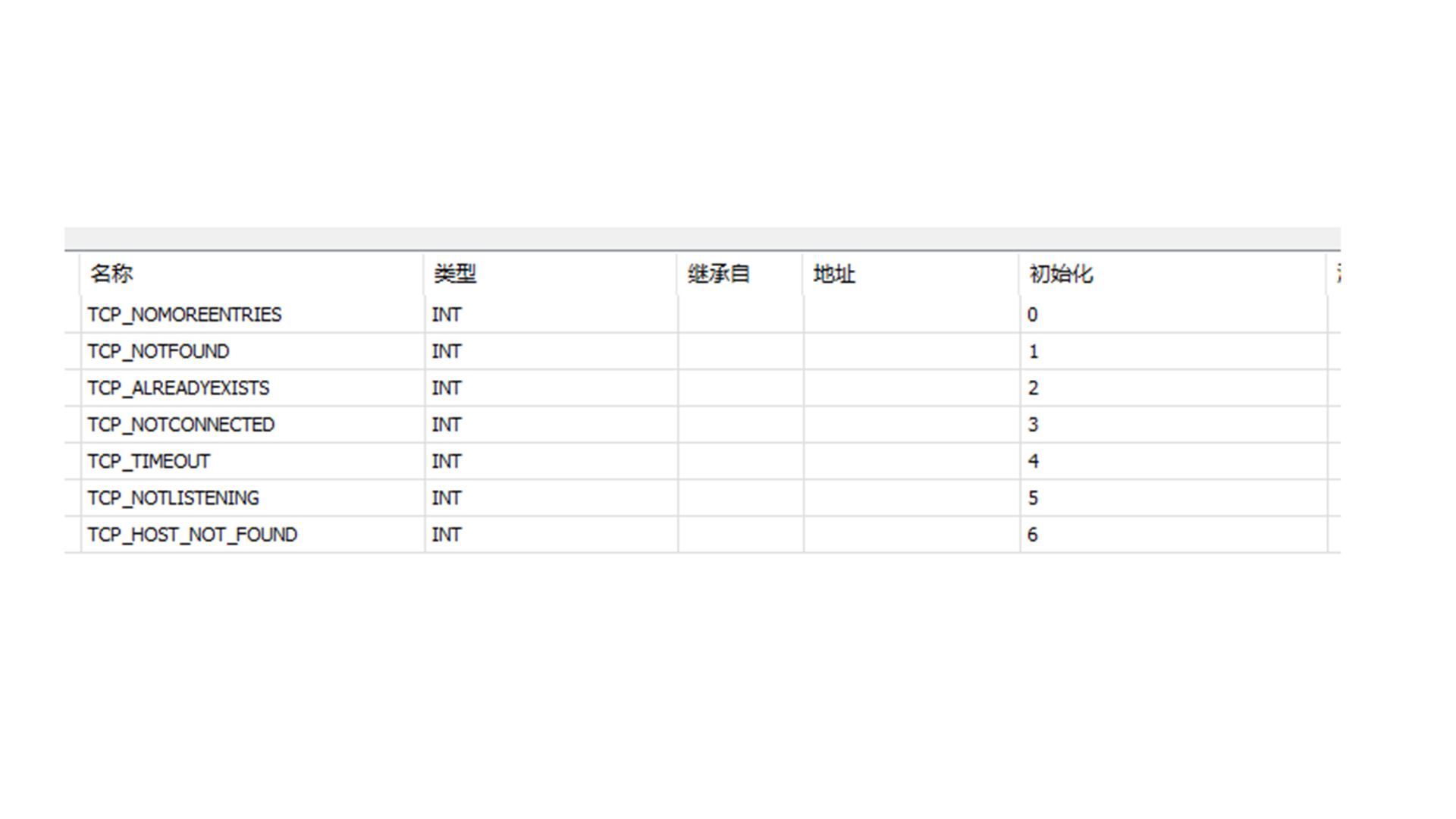

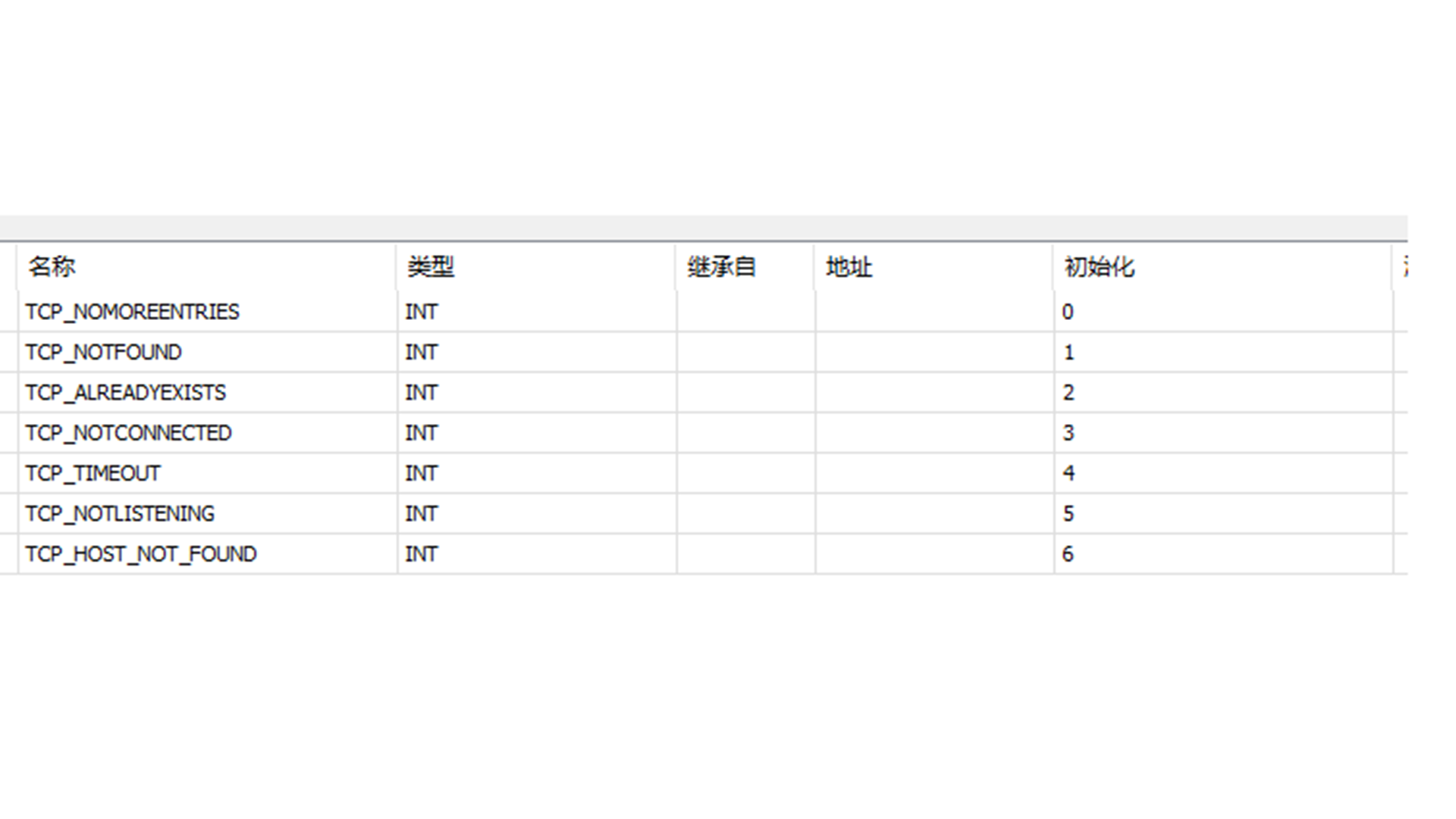

错误诊断

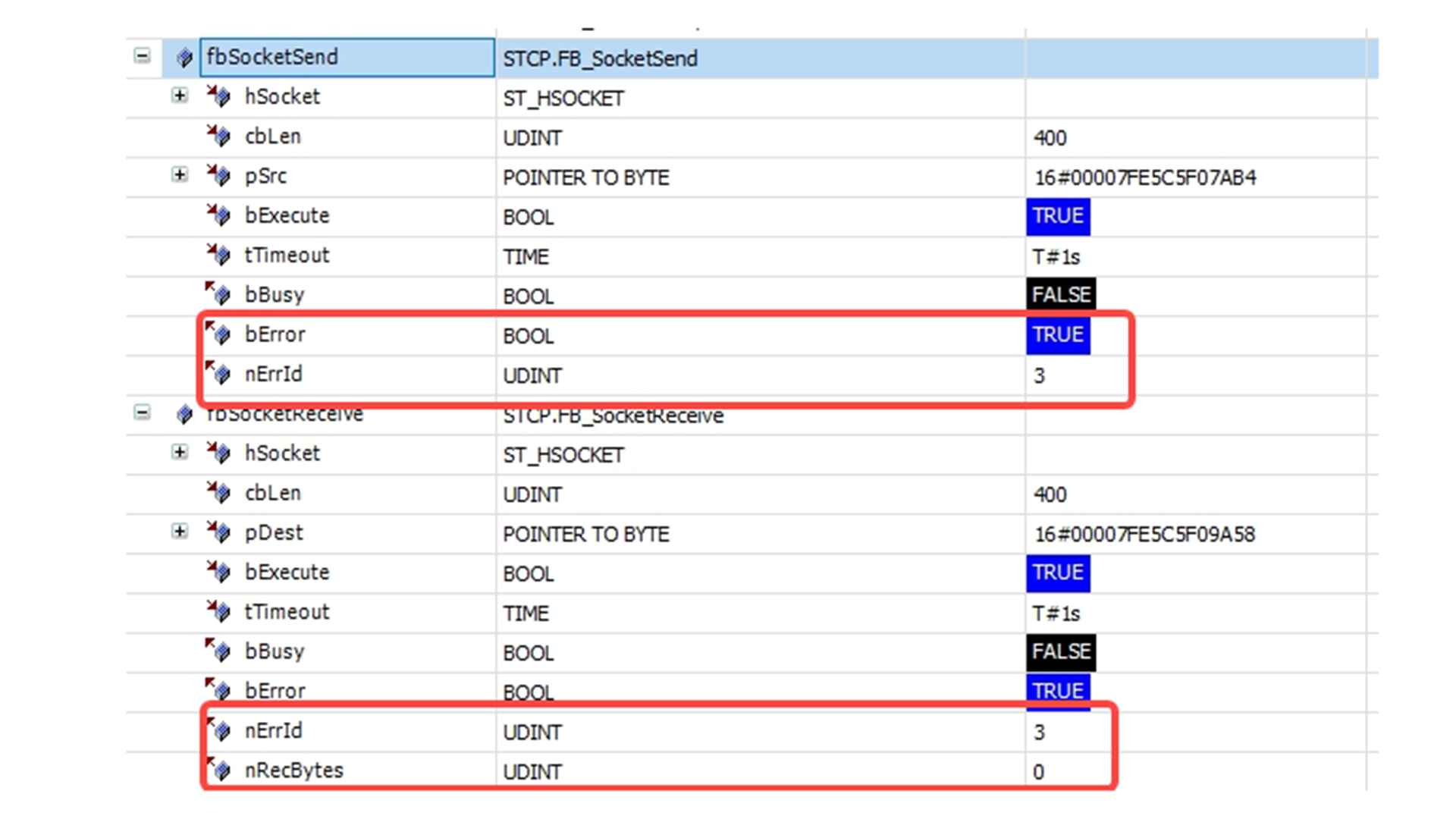

连接异常

连接异常导致数据收发异常；
分析：第三方客户端连接TCPIP Server，都需要TCPIP Server触发FB_SocketAccept来接受请求，否则连接不成功；
